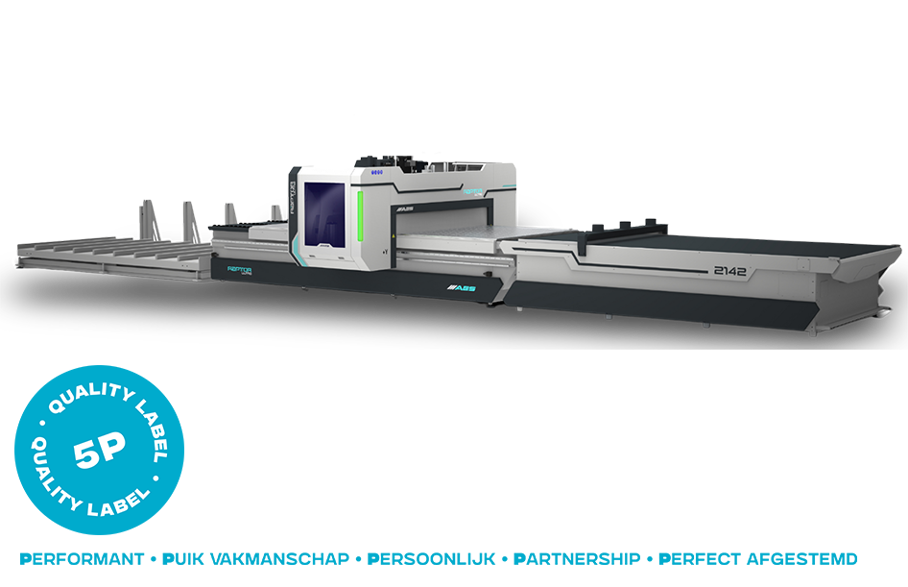

RAPTOR ULTRA LINE

Volautomatische nesting productielijn, bestaande uit :

              Hydraulische lifttafel voor opleg van volledige pak platen voor de nesting machine

              Raptor Ultra nesting machine

              Uitvoertapijt

Uitvoering van de Raptor Ultra nesting machine is te individualiseren

Uitvoering van de Raptor Ultra nesting Line is ook te individualiseren

Werkrichting van links naar rechts of omgekeerd is perfect mogelijk

Optimale veiligheid met beveiligingssystemen passend voor iedere vrije plaats in elk atelier


RAPTOR ULTRA LINE

RAPTOR ULTRA LINE

Terug naar overzicht

Nesting CNC productie in lijn, voor de veeleisende klant, daar staat de Raptor Ultra nesting Line voor. U belaadt de hydraulische tafel met volle platen, en het enige wat u dient te doen is de geneste onderdelen die op het uitvoertapijt zich aanbieden af te nemen/sorteren/stapelen.

Rendabeler en meer kostenefficiënt kan u het niet meer hebben. Deze machine is dan het hart van uw machinale bewerkingen in uw werkplaats. Nesting technologie koppelen aan topprestaties, de Raptor Ultra nesting Line slaagt er wonderwel in.

De zeer intuïtieve user-interface met logische opstelling van de bedienelementen zorgt voor een vlekkeloze integratie in uw bedrijf. Aansturing via externe CAD/CAM systemen is perfect integreerbaar.

Automatiseren of inpassen in bestaande reeds geautomatiseerde productieomgevingen vormen geen probleem.


Toon meer

De belangrijkste highlights in één oogopslag

  • Brug-type constructie, dubbel aangedreven
  • Beschikbare werkveld afmetingen : 1325 / 1336 / 1632 / 1640 / 2128 / 2132 / 2136 / 2142 / 2157
  • Werkvelden opsplitsbaar tot wel 18 vacuümzones
  • Uiterst gebruiksvriendelijke bedieningssoftware
  • Automatische centrale smering
  • Automatisch gereedschapslengtemeetsysteem
  • Flexibiliteit van de Raptor Ultra stand-alone nesting machine blijft behouden
  • Uitgebreid aanbod van automatiseringsmogelijkheden
  • Onevenaarbare prijs-kwaliteitsverhouding

AES-machines kenmerken zich door uiterst solide bouw en gebruik van de nieuwste technologiën.
Dankzij het breed gamma is er voor elke toepassing de gepaste machine.

RAPTOR ULTRA LINE Technische kenmerken

  • Brug-type machine
  • Bewerkingsveld: Y=1300 mm, X=2500 / 3600 mm, Z=200 mm
  • Bewerkingsveld: Y=1600 mm, X=3200 / 4000 mm, Z=200 mm
  • Bewerkingsveld: Y=2100 mm, X=2800 / 3200 / 3600 / 4200 / 5700 mm, Z=200 mm
  • Automatische centrale smering
  • Handterminal, manuele besturing 3-assen
  • Sturing snelheden: X= 100m/min., Y = 100m/min., Z = 20m/min.
  • Freesmotor 9Kw/12Pk HSK-F63 met ceramische lagers en pneumatisch in hoogte verstelbare afzuigkap
  • Boorkop DH10 / V=X7+Y3
  • Gestuurde centrale afzuigaansluiting
  • ALU rastertafel
  • Automatisch gereedschapslengtemeetsysteem
  • Alle aanslagcilinders met controle sensoren
  • 12-voudige roterende gereedschapswissel, meelopend in X, alle posities met anti-crash controle sensor
  • Voorbereiding voor opname aggregaten
  • Operator bedieningsscherm geïntegreerd in elektrische kast
  • CE-beveiligingssysteem (te voorzien)
  • Hydraulische lifttafel
  • Laad unit-gemonteerd op machine brug
  • Afschuif- & reinigingsunit, gemonteerd op machine brug (servo gestuurd)
  • Uitvoertapijt
  • 2 werkvelden = standaard op 2157, andere modellen mogelijk in optie
  • Vacuümpomp 250 m³/u, 2 vacuümzones voor 1325, 4 vacuümzones voor 1336 / 1632, 6 vacuümzones voor 1640 / 2128 / 2132
  • Vacuümpomp 2 x 250 m³/u, 8 vacuümzones voor 2136, 10 vacuümzones voor 2142 & 12 vacuümzones voor 2157
  • NC Hops CAD/CAM user interface in combinatie met de Controller voor aansturing van de assen. Eenvoudige grafische programmering van werkstukken. Grafische voorstelling van werkstuk, machine-details, klemmen, ect mogelijk. DXF, STL, STEP
  • Visuele statusweergave van de machine
